从多伦多机场到Martin Logan所在的Mississauga生产基地,车程大约半个小时,属于大多伦多区的一部。这个城市有一位出名的市长Hazel McCallion,1978年担任市长,到2014年才以93岁老龄退休,甚至名列金氏世界纪录。不过我们飞来多伦多,为的是MartinLogan,咱们赶快进工厂去看看Martin Logan静电喇叭究竟怎么做?
一般人提到静电喇叭,总会联想到怕灰尘、怕潮湿,甚至觉得透明振膜的静电喇叭好像容易坏,但实际上Martin Logan的喇叭非常耐用,而这种「既定印象」或许来自老Quad静电喇叭,因为这些老Quad年纪至少三十岁以上了,要不出问题也难。相较之下,MartinLogan经过数十年研究,一直在提升静电喇叭的稳定度与耐用度,Martin Logan还有Youtube频道视频,介绍喇叭的生产过程,就是用最开放的态度,告诉消费者Martin Logan质量值得信赖。
我们来介绍一下静电喇叭的工作原理,中央是表面经过处理的透明振膜(Plasma BondedDiaphragm),前后夹上定子(Stator),透明振膜电压为「正」,而前后两片定子的极性改变,就会吸引振膜前后移动,产生声波。好,我们有两样东西了,振膜和定子,先看这两个元件。

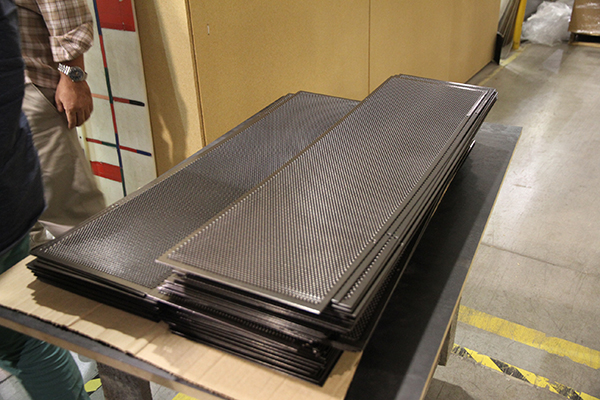

Martin Logan静电喇叭前后的「定子」(Stator)
这是表面经过处理的透明振膜,原厂的标准名称是「Plasma Bonded Diaphragm」,表面带正电。这是杜邦的特殊材料,强度很高,工作时随时保持着2000V的电压。

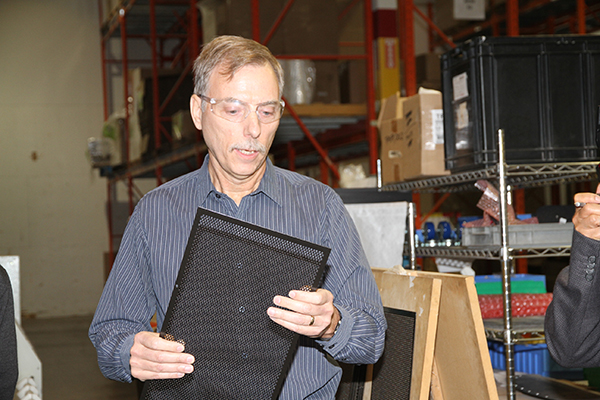

厂长向我们介绍Martin Logan的定子,原材料是平的,第一步要先弯曲定子成形。
怎么弯曲?把平面的定子摆进机器,「夹」出来就弯曲了。

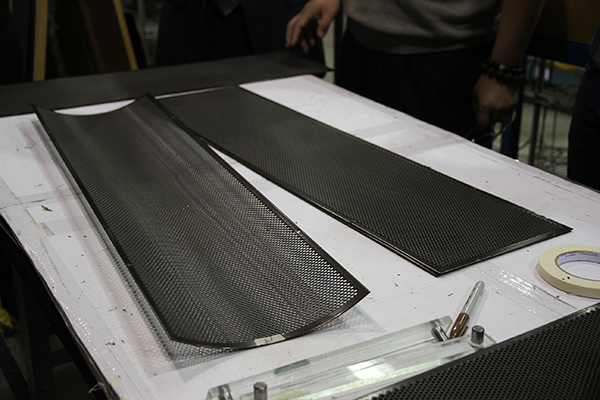

弯曲好的定子与平面定子的比较

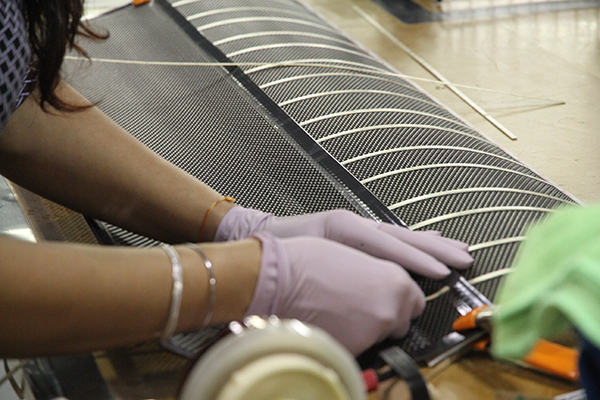

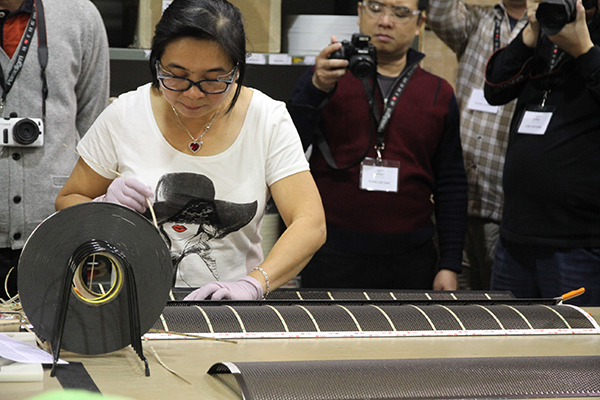

定子要与振膜结合之前,中间要贴上一层「间隙」,让振膜可以在定子中间运动。工作人员要在特定的间隔当中,粘贴ClearSpar3M胶布。
注意,Martin Logan的间隔并不是固定距离,而是有宽有窄,这样才能消除整片Stator的共振,达到频率响应均衡。

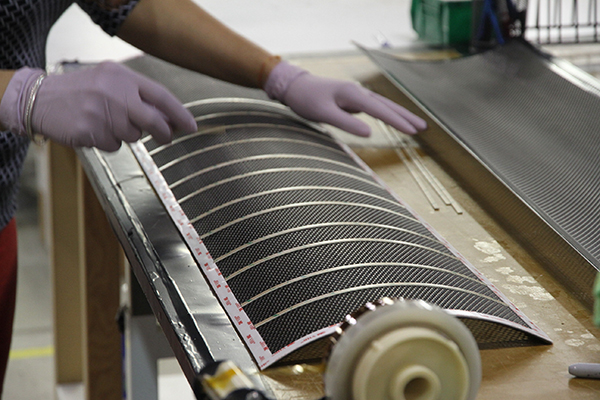

定子与振膜中间的间隔,ClearSpar3M胶布一个贴正面,一个贴反面,中间去「夹」静电振膜。

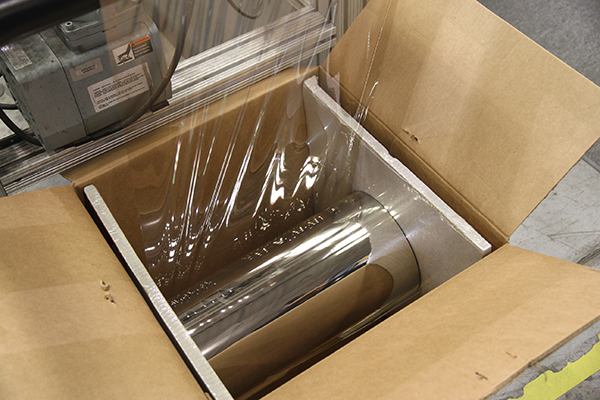

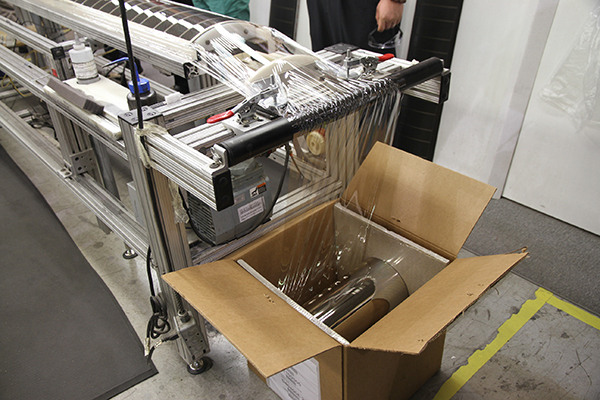

静电振膜从卷轴里拉出来
把静电振膜拉到机器另一端固定
接下来把金属定子摆到定位。机器的长度一次可制作三片。

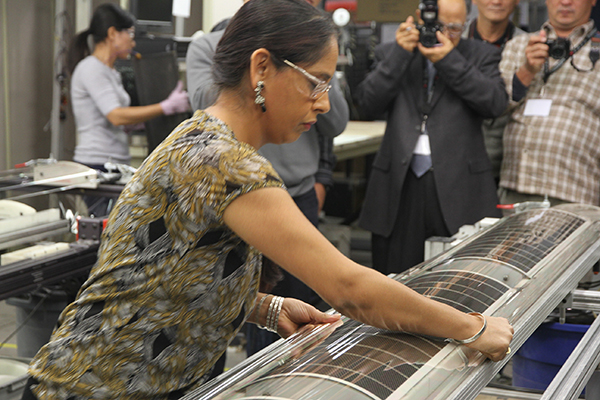

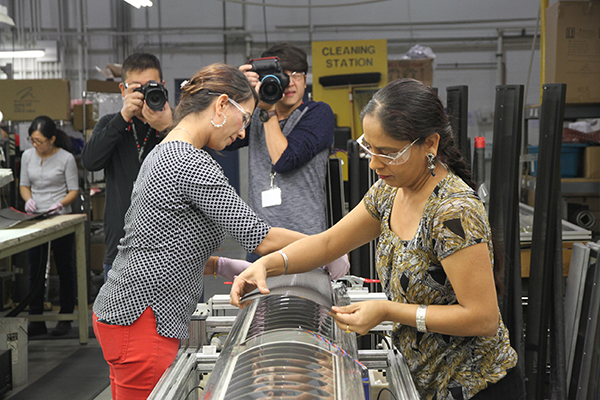

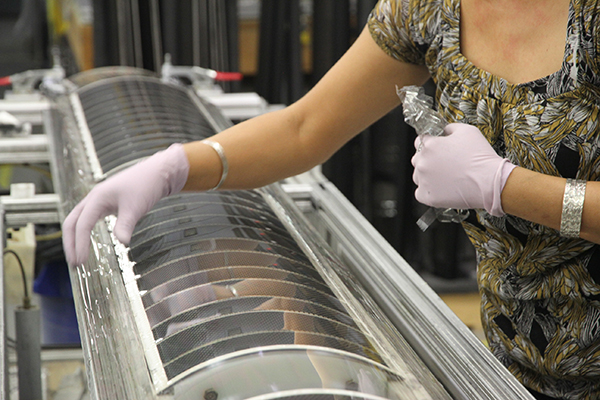

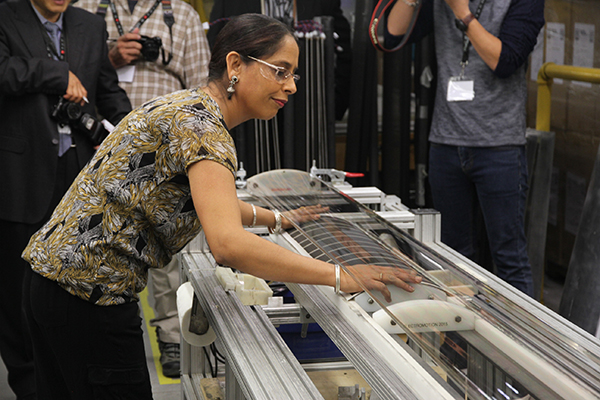

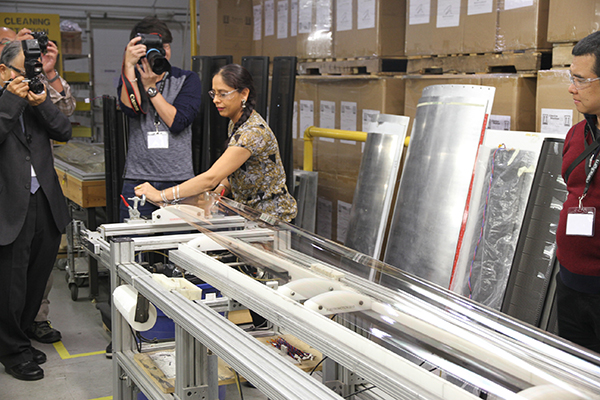

手工将静电振膜拉称、绷紧

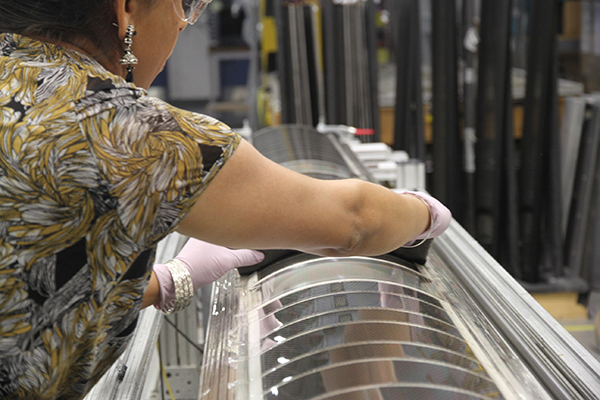

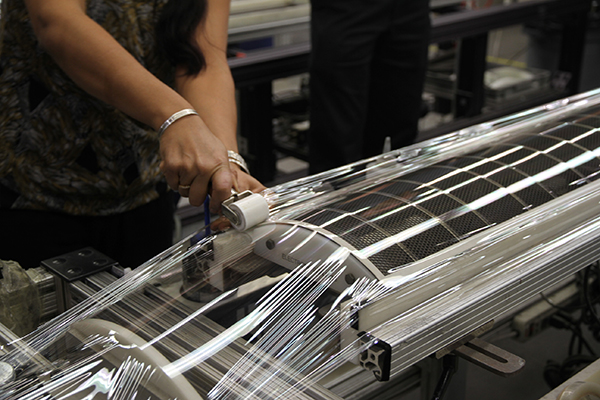

用滚轮把静电振膜与定子上面的ClearSpar3M胶带在再次固定
完成之后用特殊的黑色药水吸附在海绵上擦拭过

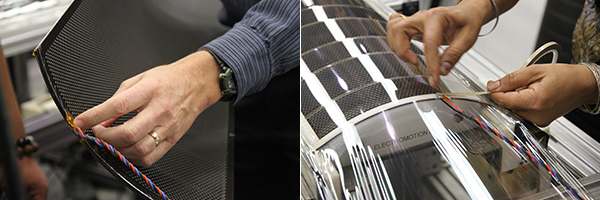

咦?喇叭怎么通电?定子与静电膜都要拉电线
接着就要把第二片定子固定上去,这需要两位同仁一起安装

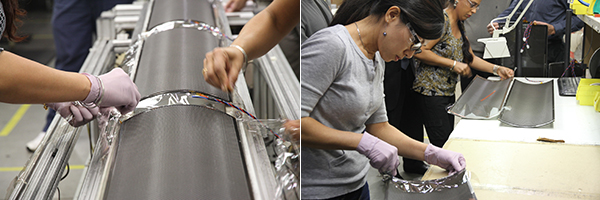

把多余的静电振膜裁切后,就可以把三片静电振膜卸下来细部处理

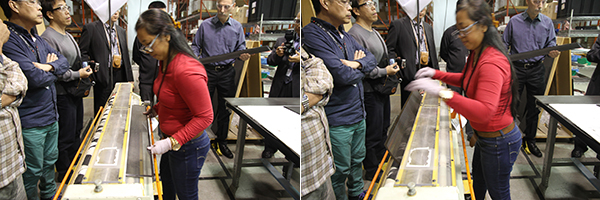

还没结束,这样静电振膜还不够坚固,要放入金属弧形模具当中

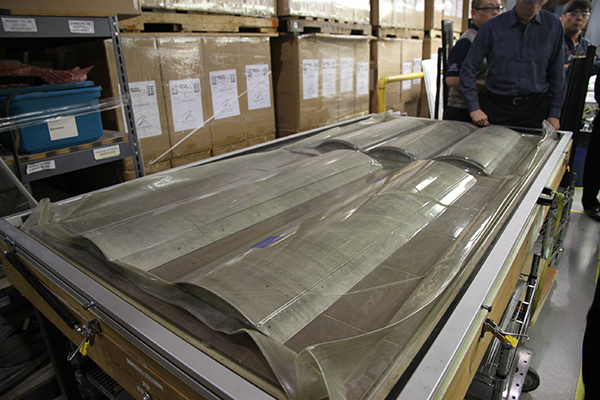

用模具把静电振膜固定住,然后抽真空静置
依据不同尺寸的静电振膜,制具也要调整更换
压合固定完成的静电振膜,下一步要焊接线头。焊接之前还要用贴纸保护静电振膜。

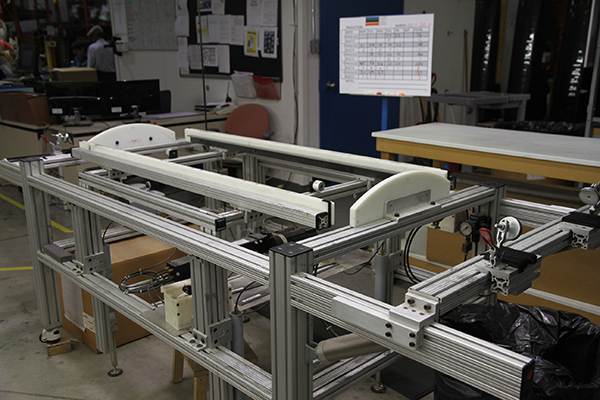

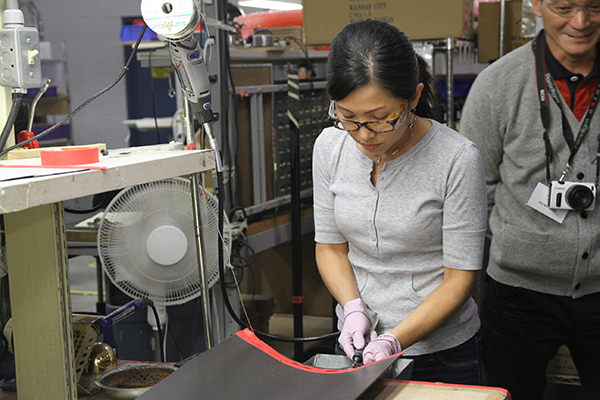

静电振膜这时还不够强固,需要安装边条,这是安装边条的工作台。

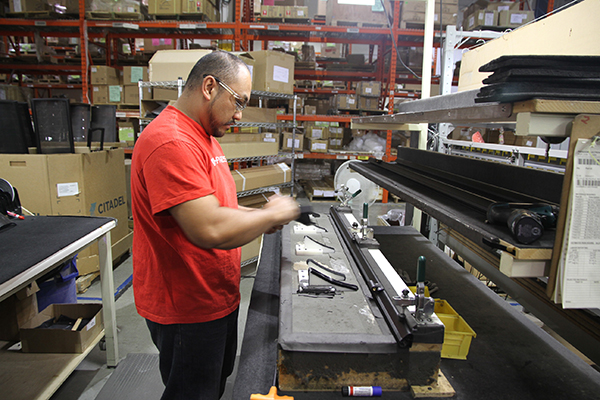

把静电振膜装入高强度边条当中

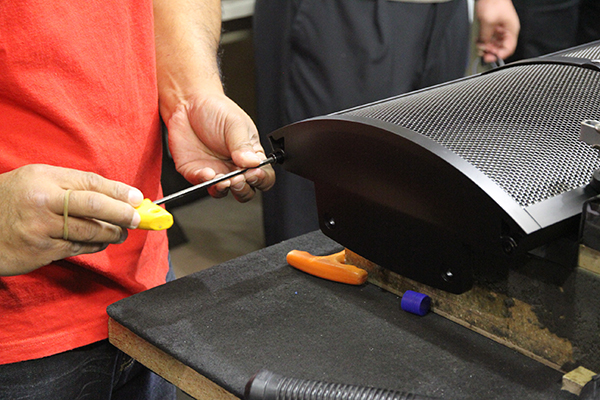

制具可以让静电振膜牢牢地固定在边条里
底部加上螺丝锁定补强,静电振膜这部分完成了

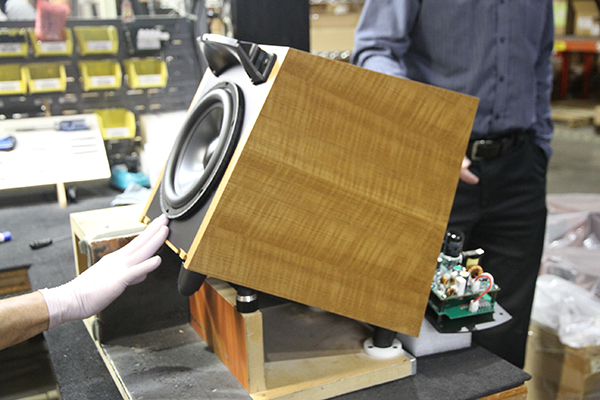

低音模块的组装工作台。斜角方便锁定单体,而分音器或放大模块从另一边安装。
原来这低音模块的工作台,也要负责「指挥艇组合」的工作,所以摆放的角度要设计一个斜角。

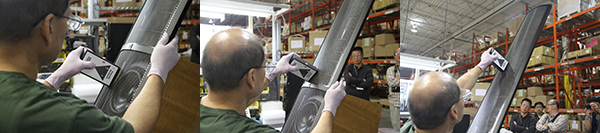

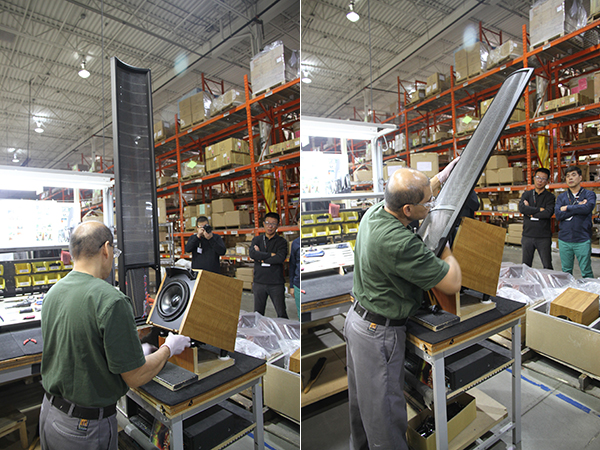

这对Martin Logan喇叭看起来大致完成,工作人员插上电,拿出随身仪器测试,要测试好几的点,主要测量相位是否正确。

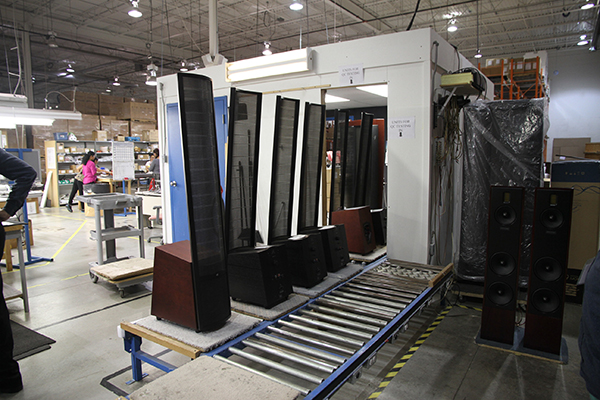

生产线完成的喇叭,等待送入品管室做最后测试,通过之后就打包等待出货。

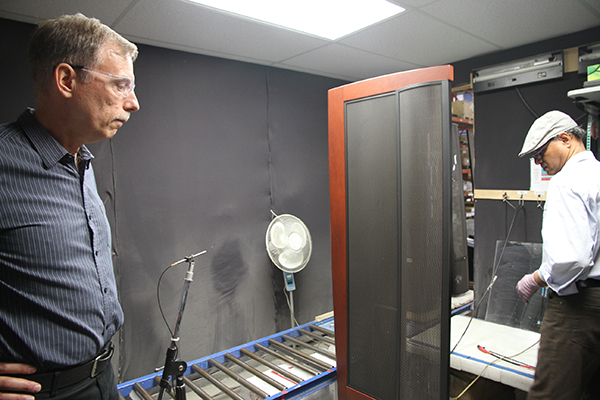

测量中的CLX全静电喇叭。
AP已经是全球音响厂商必备的测量仪器了。

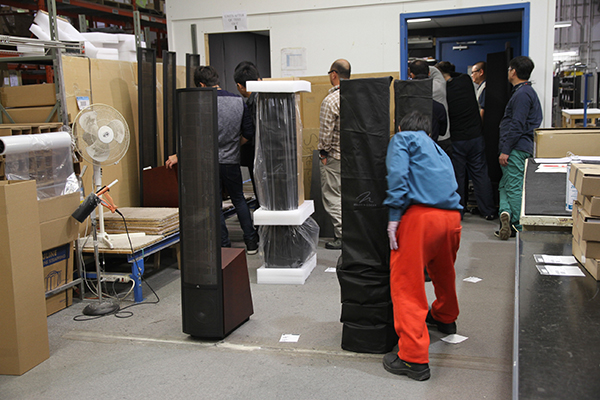

品管室外面就是打包区。

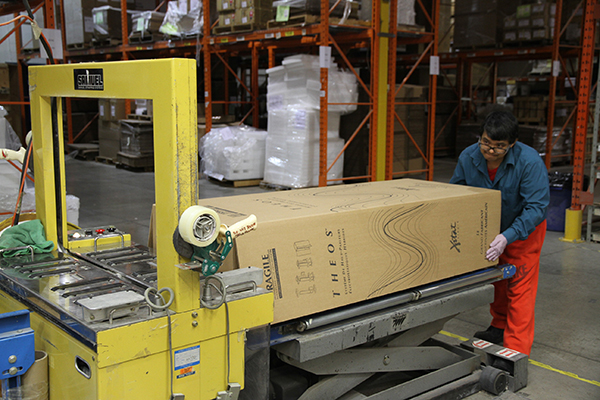

还是刚刚那位先生,他一个人就把Martin Logan喇叭从内到外一并打包完成了。

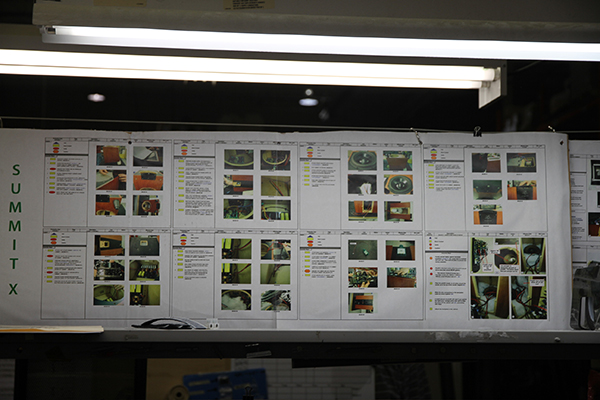

墙壁上挂着Martin Logan喇叭生产的标准作业程序SOP。

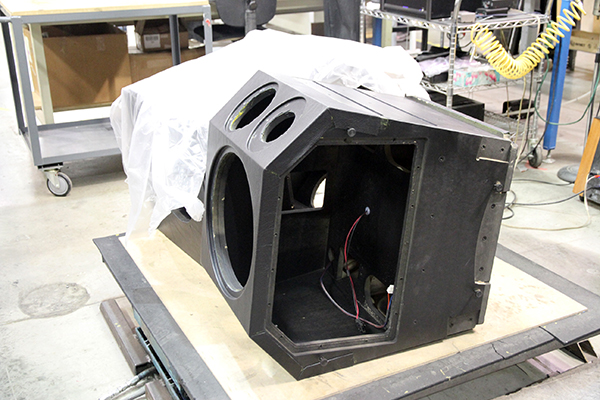

这是Martin Logan旗舰Monolith的超低音箱体,一样在加拿大工厂里面制作。

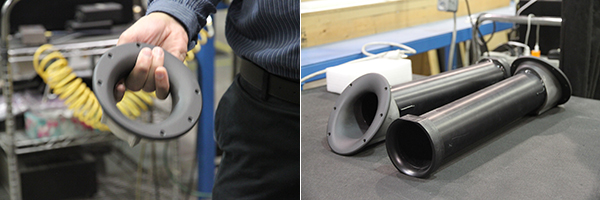

超低音所使用的低音反射孔是金属材料,相当扎实,尺寸也相当庞大。
「质量至上」!这是摆在二楼边上的海报,您可以看出Martin Logan与Paradigm集团有多大,员工真是多啊!
