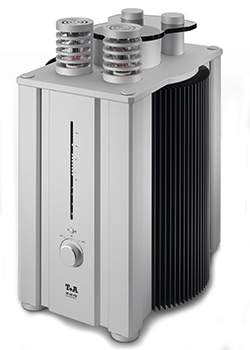

M 40 HV单声道功率放大器 技术特点

  • ┃革命电路技术┃输入级以 “对称差动式串级 放大线路”。以 2 支 6SN7 三极真空管作输入放大,随后推动级以高电压(HV)J-FET 纯 A 类模式工作; 电流放大级以 MOSFET 驱动器晶体管,其性能曲线与 HV 高电压放大器级高度协调。在输出级的电流 放大器配备 20 枚极高性能的极双极晶体管。配合高偏压电流及低输出阻抗;完美驱动电流放大器阶段。 整个放大器提供出色的宽广带宽,高线性和高速率。

  • ┃双输出级┃另一独特的功能,M 10 是双输出电流放大器(功率放大器)。每个输出放大器功率输出 达 1000 瓦。这两个输出放大器可以是并联式 – 为了增加电流交付能力 – 或切换至 Bi-Amp 双功放模式。

  • ┃高性能电源供应┃ 3 个独立电源供电器,共采用 3 个高质量环型变压器。每台额定功率为 1000 瓦, 总储电容量超过 180,000μF。保证足够的储能应付任何高负荷的扬声器。

  • ┃ HighCurrent / High Power 模式┃另一独特设施,M40 HV 输出级的切换工 作电压是 + / – 50 伏特(HighCurrent 高电流模式)和 + / – 100 伏(High Power 大功率模式)之间。特别推荐这 HighCurrent 的运作模式,如果您的系统具有 高效率的扬声器,在输出级以更低的工作电压、增加了一倍以上的闲置电流, M40 HV 的电流放大器产生达 60 瓦纯 A 类模式。High Power 大功率模式使放大 器产生最大输出超过 1500 瓦(2Ω)。这种模式的运作,建议使用具有高阻抗 的扬声器(阻抗高于 6Ω)。






型号


M 40HV单声道后级功率放大器

额定输出功率


550W/1000W(负载8Ω/4Ω)

峰值输出功率


570W/1070W(负载8Ω/4Ω)

高电流模式


输出功率最高60W(纯甲类状态)、最高250W(甲乙类状态)

频率响应


1Hz-150kHz(+0/-3dB)

电压转换速率


65 V/µs

阻尼系数(4Ω)


> 115

信号/噪声比


> 114dB

失真度


(5W、4Ω、1kHz)< 0.009 %

电源供应容量


180000 µF

电源功率需求


2500W(110 V - 115 V/60 Hz或220 - 230 V/50 Hz)

待机功率


< 0.5W

功能


激发输入端子(+5-20V)

尺寸(高宽深)


56 cm×36 cm×47 cm

重量


52 kg

附件


电源线C19、H Link连接线

可选外观


机箱47号银色漆或64号钛色漆,HV系列独有颜色;散热器42号黑色漆。
