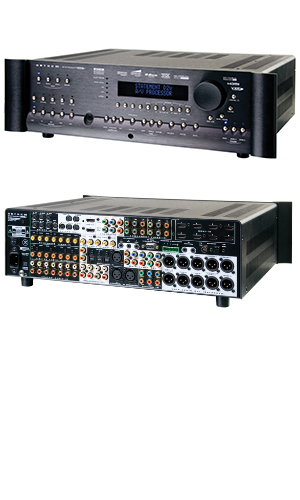

视频切换

带宽从输入端子到输出端子 ( 旁路模式针对分量视频 )

复合视频与 S 视频

分量视频:70 MHz

Y:110 MHz

Pr:90 MHz

Pb:80 MHz

※ 所有的模拟视频输入与输出均为 75 Ω, 1.5 Vp-p

模拟音频

输入阻抗:20 kΩ

输出阻抗

主区 RCA:300 Ω

XLR:600 Ω

第 2/3 区与录音:51 Ω

额定输入:2.0 Vrms

最大输入:5.3 Vrms

最小负载:5 kΩ

额定输出:2.0 Vrms

最大输出

RCA:6.3 Vrms

XLR:12.6 Vrms

耳机输出:100 mW( 32 Ω 在 0.2% THD+N)

音量控制范围

主区:-95.5 dB to +31.5 dB (0.5 dB 增量 )

第 2/3 区与耳机:-62.5 dB to +10.0 dB ( 在 1.25 dB 增量 )

串扰 ( 在 1kHz):82 dB 各声道间 ; 86 dB 各输入间

XLR 针定义

1 针:地线

2 针:正极

3 针:负极

数字音频

分频点

高通斜率 ( 小音箱设置 ):12 dB/ 倍程 ( 第二阶 )

低通斜率 ( 超低音音箱 ):24 dB/ 倍程 ( 第四阶 )

频率 ( 可调节 ):25Hz-160Hz (5Hz 增量 )

音调控制

滤波类型:自身

范围:±12 dB

低音截止频率:200 Hz

模拟转数字信噪比 ( 数字录音输出 )(IEC-A 过滤器 ):100 dB

※ 所有的数字输入与输出端子均遵循 HDMI、S/PDIF 与 AES/EBU 标准。 无论输入端是何种情况,输出的采用频率均为 24 bit/192 kHz

主区通路(RCA与XLR输出)

频率响应与带宽

模拟直接输入:10 Hz-20 kHz (+0 -0.2 dB), 1 Hz-130 kHz (+0 -3 dB)

模拟 -DSP 输入在 24/96:10 Hz-20 kHz (+0 -0.3 dB), 2 Hz -44.1 kHz (+0 -3 dB)

数字输入在 24/96:10 Hz-20 kHz (+0 -0.2 dB), 1 Hz-45 kHz (+0 -3 dB)

THD+N总谐波失真+噪声 ( 额定输入与输出 )

模拟直接输入:0.006% (80 kHz BW)

模拟 -DSP 输入在 24/48 或 24/96:0.004% (AES17 过滤器 )

数字输入在 24/48 或 24/96:0.004% (AES17 过滤器 )

互调失真 (CCIF :15 kHz-16 kHz)

模拟直接输入:<0.001%

模拟 -DSP 输入在 24/48:0.001%

数字输入在 24/48 或 24/96:0.001%

信噪比 ( 参考 2.0 Vrms, IEC-A 过滤器 )

模拟直接输入:107 dB

模拟输入在 24/48 或 24/96:101 dB

数字输入在 24/48 或 24/96:104 dB

第2区与第3区通路

频率响应与带宽:20 Hz -20 kHz (+0 -0.1 dB), 3 Hz-140 kHz (+0, -3 dB)

总谐波失真+噪声 ( 额定输入与输出 ):0.06% (80 kHz BW)

互调失真 (CCIF 15 kHz-16 kHz):0.06%

信噪比 ( 参考 2.0 Vrms, IEC-A 过滤器 ):97 dB

FM调谐器

灵敏度

50 dB S/N:13 dBμ 典型 , 25 dBμ 最大

IHF:10 dBμ 典型,20 dBμ 最大

信噪比

单声道:75 dB 典型 , 65 dB 最小

立体声:69 dB 典型 , 60dB 最小

失真

单声道:0.2% 典型 , 1.0% 最大

立体声:0.3% 典型 , 1.5% 最大

立体声分离度:40 dB 典型 , 25 dB 最小

交替声道选择度 (±400 kHz):70 dB 典型 , 60 dB 最小

频率响应 25 Hz-15 kHz (+0 -2 dB):25 Hz-15 kHz (+0 -2 dB)

AM调谐器

灵敏度 (20 dB S/N):49 dBμ 典型 , 56 dBμ 最大

信噪比:50 dB 典型 , 43 dB 最小

失真:0.7% 典型 , 2.0% 最大

单一信号选择度 (±10 kHz):24 dB 典型 , 18 dB 最小

控制

红外线

传送频率:38 kHz

最大 12V 供给电源:150 mA

最大发射电流:60mA

RS-232界面

连接:DB-9F, 直线连接

针定义 (D2 端 )

2 针:发射

3 针:接收

5 针:地线

波特率:1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200

定义:8 数据位,1 stop bit, no parity bits, flow control (RTS/CTS, none)

触发输出

极性:内部正极,外部接地

最大电流在 12 VDC:300mA(共三组触发)

数列延迟:250ms

电源需求
需求功率:最大 170W
尺寸

高:14.9 cm 包括脚垫,支架安装:三个支架不包括脚垫

宽:

标准型号 49 cm

安装支架版本 48.3 cm

没有扶手版本 43.8 cm

深:38.7 cm

重量:12.3kg

可选外观
黑色
